مصنوعات کی تفصیل

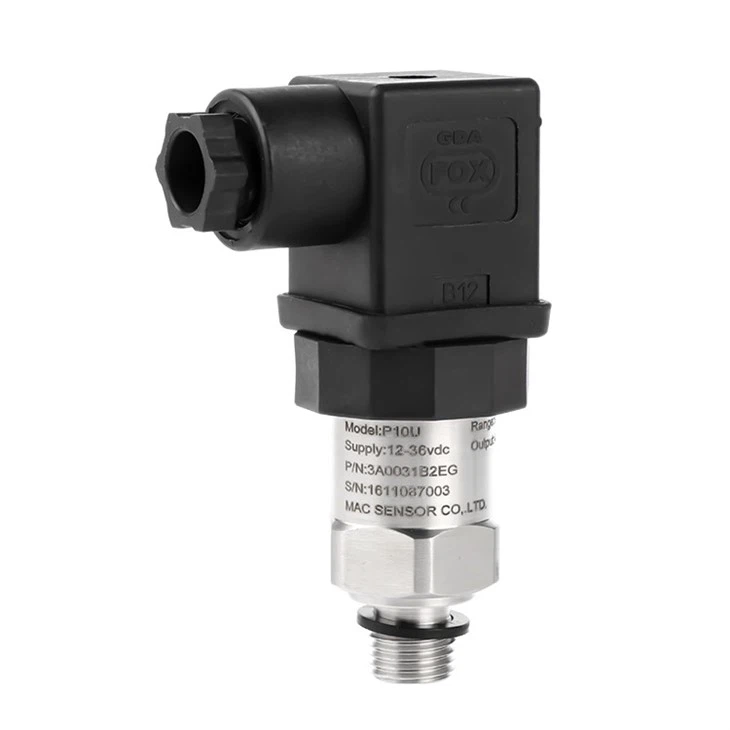

P10 سیریز کے پریشر سینسرز، جو ریفریجریشن، کمپریسر، انجن کے ایندھن کے دباؤ، ہائیڈرولک پریشر، اور گیس پریشر کی صنعتوں میں استعمال ہوتے ہیں، جرمن سرامک پیزوریزسٹیو ٹیکنالوجی اور جدید سرکٹ ڈیزائن کو شامل کرتے ہیں۔ یہ اختراعات ماحولیاتی عوامل جیسے درجہ حرارت، نمی اور مکینیکل تھکاوٹ کا مقابلہ کرتی ہیں، صنعتی ترتیبات میں مستقل استحکام کو بڑھاتی ہیں۔ ہائی کوالٹی جاپان CR یا Teflon O-rings کے ساتھ سیرامک سے تیار کردہ پریشر چیمبر، لیک فری آپریشن کو یقینی بناتا ہے۔ ڈیجیٹل سرکٹس کے اندر مضبوط RFI اور EMI مزاحمت اور درجہ حرارت کا خودکار معاوضہ ہے، جو مضبوط مداخلت مزاحمت، وسیع درجہ حرارت کا معاوضہ، اور مختلف آؤٹ پٹ آپشنز فراہم کرتا ہے۔ یہ سلسلہ اختیاری پریشر کنیکٹرز اور صارفین کی ترجیحات کے لیے متنوع الیکٹرک آؤٹ پٹ فارم پیش کرتا ہے۔
مصنوعات کی خصوصیات
- ±1 سے کم یا اس کے برابر درستگی کے ساتھ درستگی برقرار رکھی گئی ہے۔{1}}%FS
- -35 ~ 105 ڈگری کے وسیع کام کرنے والے درجہ حرارت کے دائرہ کار میں موافقت پذیر۔
- خودکار معاوضے کے ذریعے درجہ حرارت کے مختلف حالات میں مستقل درستگی۔
- بہترین اوورلوڈ، جھٹکا، اور کٹاؤ کے خلاف مزاحمت کے ساتھ استحکام کے لیے بنایا گیا ہے۔
- ایک اینٹی corrosive ڈایافرام اور ہاؤسنگ کی خصوصیات، corrosive ماحول میں لمبی عمر کو یقینی بناتا ہے.
مصنوعات کی تفصیلات
|
ماڈل پیرامیٹر |
P10 سیریز |
||||
|
دباؤ کی حد |
P10U: -1-0-1 بار.....600 بار P10C: 0-1 بار.....100 بار P10R:-1-0-1 بار.....150 بار اختیاری |
||||
|
پریشر کی قسم |
گیج پریشر؛ منفی دباؤ؛ مطلق دباؤ اختیاری۔ |
||||
|
بجلی کی تار |
2 تاریں |
3 تاریں |
|||
|
آؤٹ پٹ |
4~20mA |
0~5V/1~5V |
0~10 V |
0.5~4.5 V ریٹیومیٹرک |
اپنی مرضی کے مطابق |
|
بجلی کی فراہمی |
10~30 V DC |
8~30 V DC |
15~30Vdc |
5 وی ڈی سی |
اپنی مرضی کے مطابق |
|
درستگی |
±1 سے کم یا اس کے برابر۔{1}}%FS (عام) سے کم یا اس کے برابر ±0.5%FS (اپنی مرضی کے مطابق) |
||||
|
استحکام |
{{0}}.2%FS±0.05%/سال |
||||
|
درمیانی درجہ حرارت |
P10U: -30~105 ڈگری P10C: -10~85 ڈگری P10R:--35~105 ڈگری |
||||
|
اسٹوریج کا درجہ حرارت |
-40 ڈگری ~105 ڈگری |
||||
|
درجہ حرارت کا معاوضہ |
0~50 ڈگری / 2%FS سے کم یا اس کے برابر |
||||
|
متوسط ہم آہنگ |
304 سٹینلیس سٹیل، سیرامک کے ساتھ ہم آہنگ۔ |
||||
|
الیکٹریکل کنکشن |
ٹرمینل باکس (DIN43650 Hirschmann Connector, IP65); براہ راست مہربند کیبل IP65؛ M12 4 پن کنیکٹر IP65؛ پیکارڈ 3 پن کنیکٹر IP65 اختیاری۔ |
||||
|
دباؤ کنکشن |
1/8''NPT مرد، 1/4''NPT مرد 1/4''NPT خاتون، G1/2'' مرد، G1/4''مرد/عورت، 7/16''-20 UNF مرد/خواتین اختیاری ہیں۔ |
||||
|
آئی پی کی درجہ بندی |
آئی پی 65 |
||||
مصنوعات کے طول و عرض
